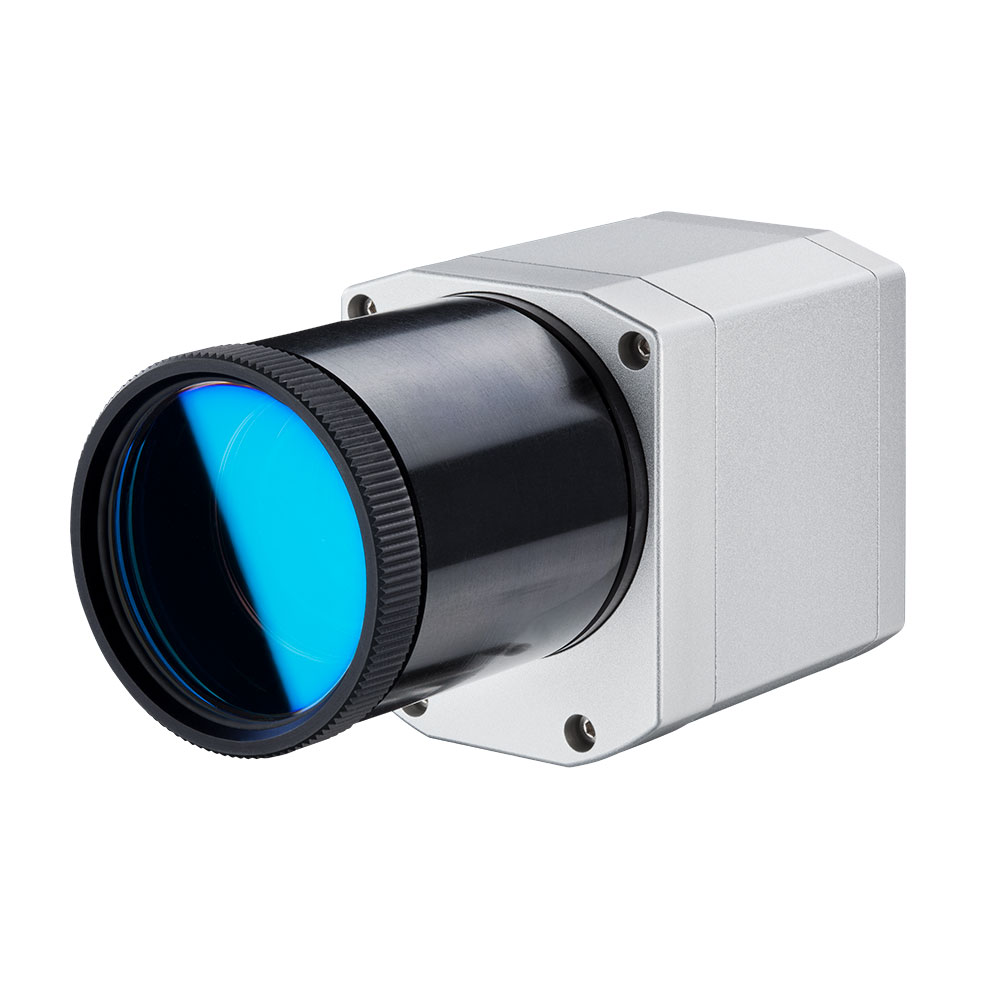

PI 1M 短波红外热像仪
    发布时间: 2018-06-20 13:42
高动态CMOS探测器像素高达764 x 480
连续温度量程450℃ ~ 1800℃，无分段
高达1kHz帧频适用于快速过程
1ms响应时间，实时模拟输出
免费的分析软件和完整的SDK软件开发包
1 kHz线路扫描功能
PI 1M 短波红外热像仪
主要参数

  •     高动态CMOS探测器像素高达764 x 480
  •     连续温度量程450℃ ~ 1800℃，无分段
  •     高达1kHz帧频适用于快速过程
  •     1ms响应时间，实时模拟输出
  •     免费的分析软件和完整的SDK软件开发包
  •     1 kHz线路扫描功能

PI 1M 技术参数

  •     供货范围：
    USB摄像头包括 1个镜头，
    镜头有保护窗，
    USB 电缆 （1 m），
    三脚架，
    包括端子块的PIF电缆（1 m），
    欧普士PI Connect软件包，
    铝箱，
  •     可选配： 冷却保护套，耐高温电缆
  •     探测器： CMOS （15 μm x 15 μm）
  •     光学分辨率（可切换）/帧速率：
    764 x 480 pixels @ 32 Hz
    382 x 288 pixels @ 80 Hz（可切换到 27 Hz）
    72 x 56 pixels @ 1 kHz
    764 x 8 pixels @ 1 kHz（快速线扫描模式）
  •     光谱范围： 0.85 ~1.1 μm
  •     光学温度量程f=16 mm, f=25 mm:
    450 ... 1800 °C （27 Hz 模式）
    500 ... 1800 °C （80 Hz and 32 Hz 模式）
    600 ... 1800 °C （1 kHz 模式）
  •     光学温度量程f=50 mm, f=75 mm:
    525 ... 1800 °C （27 Hz 模式）
    575 ... 1800 °C （80 Hz and 32 Hz 模式）
    675 ... 1800 °C （1 kHz 模式）
  •     可选镜头：
    FOV @ 382 x 288 px:
    20° x 15° （f = 16 mm）
    13° x 10° （f = 25 mm）
    7° x  5° （f = 50 mm）
    4° x 3° （f = 75 mm）

    FOV @ 764 x 480 px:
    39° x 25° （f = 16 mm）
    26° x 16° （f = 25 mm）
    13° x 8° （f = 50 mm）
    9° x 5° （f = 75 mm）
  •     热敏感度（噪声等效温差）1)： < 1 K （700 °C）， < 2 K （1000 °C） 75 mK
  •     精度（环境温度 = 23°C）： 读数的±1％（物体温度<1400°C）
  •     PC接口： USB 2.0
  •     高速模拟输出（@ 1 kHz模式）：    0 - 10 V中心像素的实时输出（1 ms响应时间）
  •     标准过程接口（PIF）：    0 - 10 V输入，数字输入（最大24 V），0 - 10 V输出
  •     工业过程接口（PIF）：
    2x 0 - 10 V输入，数字输入（最大24 V），3x 0 - 10 V输出，
    3路继电器（0 - 30 V / 400 mA），故障安全继电器
  •     电缆长度（USB）：
    1米（标准）、5米、10米
    5 m和10 m也可用作HT电缆（180°C）
  •     环境温度(TAmb)： 5 ... 50°C
  •     存储温度： -40 ... 70°C
  •     相对湿度： 20 - 80％，不结露
  •     外壳（尺寸/额定值）：46 mm x 56 mm x 90 mm / IP 67（NEMA 4）2)
  •     重量：320 g，包括镜头
  •     震动3): IEC 60068-2-27 (25 g 和 50 g)
  •     冲击3):IEC 60068-2-6（窦状）/ IEC 60068-2-64（宽带噪声）
  •     三角架安装：1/4-20 UNC
  •     电源：USB供电

1) 在27Hz，32Hz和80Hz
2) 仅适用于使用镜头保护管时
3) 有关详细信息，请参见操作手册
