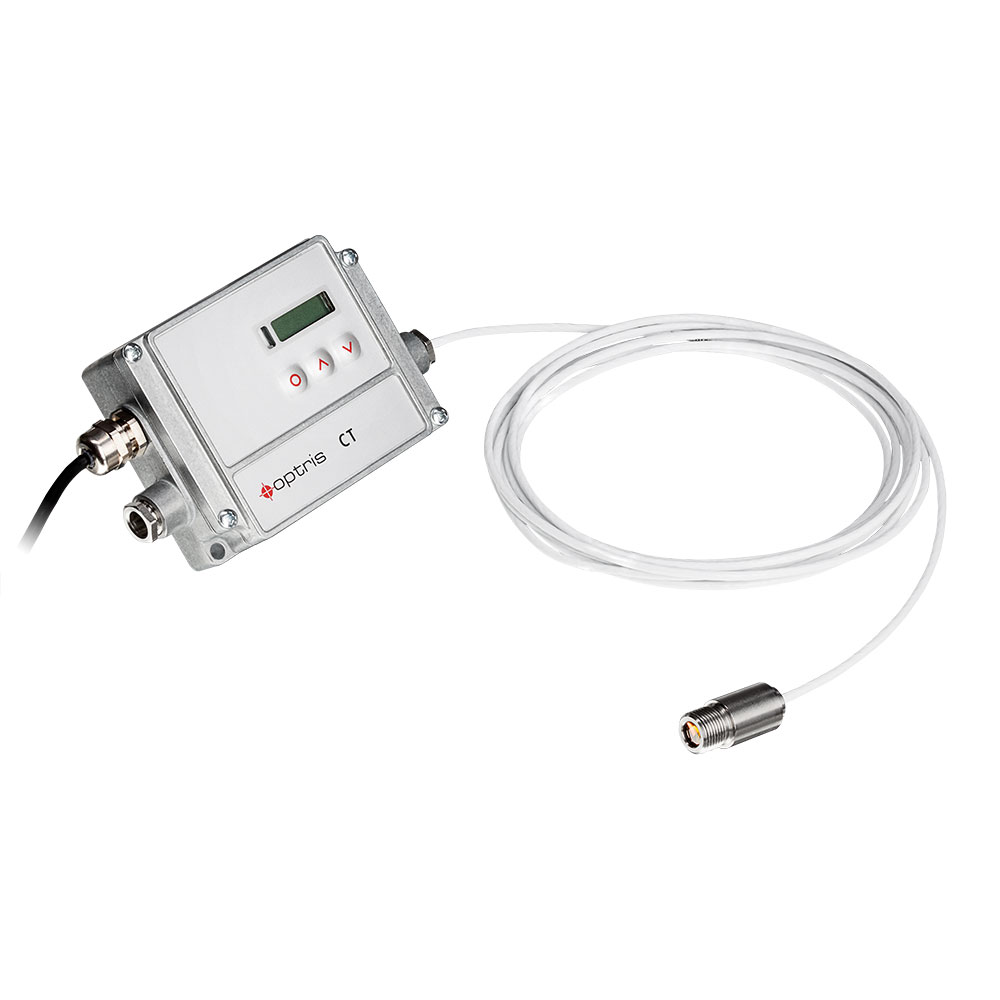

CT 3M型金属测低温专用高温测温仪
    发布时间: 2018-06-20 14:12
温度量程：50 °C ~ 1800 °C
光谱范围：2.3 µm
响应时间：1 ms
CT 3M型金属测低温专用高温测温仪
主要参数

  •     温度量程： 50 °C ~ 1800 °C
  •     光谱范围： 2.3 µm
  •     响应时间： 1 ms

CT 3M型测温仪的技术参数

测量参数

  •     温度量程1）（通过设置键或软件测量）：
    50°C ~ 400°C（3ML）
    100°C ~ 600°C（3MH)）
    150°C ~1000°C （3MH1）
    200°C ~ 1500°C（3MH2）
    250°C ~ 1800°C（3MH3）
  •     光谱范围： 2.3 µm
    光学分辨率（90%能量）
    22:1（3ML）
    33:1（3MH）
    75:1（3MH1-H3）
  •     系统精度2)（环温= 23 ± 5°C）： ± (0.3 % 读数 + 2 °C)
  •     重复精度（环温= 23 ± 5°C）： ± (0.1 % 读数 + 2 °C)
  •     温度分辨率： 0.1K
  •     曝光时间3)： 1 ms (90%)
  •     发射率/增益（通过设置键或软件调节）： 0.100 ~ 1.100
  •     透射率/增益（通过设置键或软件调节）： 0.100 ~ 1.100
  •     信号处理（分别通过设置键或软件可调具体参数）：
    峰值保持、谷值保持、平均值，延长保持阈值和滞后功能

基本参数

  •     环境等级： IP65（NEMA-4）
  •     环境温度：
  •     探头： -20°C ~ 85°C
  •     电子盒： 0°C ~ 85°C
  •     存储温度：
  •     探头： -40°C ~ 125°C
  •     电子盒： -40°C ~ 85°C
  •     相对湿度： 10~95%，不结露
  •     震动： IEC 68-2-6: 3 G, 11-200 Hz, 任意轴
  •     冲击： IEC 68-2-27: 50 G，11 ms，任意轴
  •     重量：
  •     探头： 40 g
  •     电子盒： 420 g

电气参数

  •     模拟输出： 0/4 - 20 mA，0-5 / 10 V、热电偶J、K、报警
  •     报警输出： 24 V/50 mA（常开）
  •     可选： 继电器： 2 x 60 V DC / 42 V 有效交流; 0.4 A；光学隔离
    数字输出（可选）： USB、RS232、RS485（可选）、CAN-Bus（控制器局域网总线）、Profibus DP（现场总线多功能从站设计）、以太网
  •     输出阻抗：
     mA 最大 500 Ω （直流 8-36 V）
     mV 最小 100 kΩ （纯阻抗负载）
    热电偶20 Ω
  •     信号输入： 可编程功能输入，用于外部发射率设置/环境温度补偿，触发（保持功能复位）
  •     电缆长度： 3m
  •     电源： 直流8-36 V
  •     电流消耗： 最大100 mA


  • 版本



零件编号： 温度量程/光谱范围/光学分辨率/最高环境温度/电缆长度

    OPTCT3ML： 50-400°C / 2.3 μm / 22:1 / 85°C / 3 m 电缆
    OPTCT3MH： 100-600°C / 2.3 μm / 33:1 / 85°C / 3 m 电缆
    OPTCT3MH1： 150-1000°C / 2.3 μm / 75:1 / 85°C / 3 m 电缆
    OPTCT3MH2： 200-1500°C / 2.3 μm / 75:1 / 85°C / 3 m 电缆
    OPTCT3MH3： 250-1800°C / 2.3 μm / 75:1 / 85°C / 3 m 电缆

1） 物体温度 > 探头温度 + 25°C
2）  ε（发射率） = 1，响应时间：1 s
3） 低信号水平时动态适应
