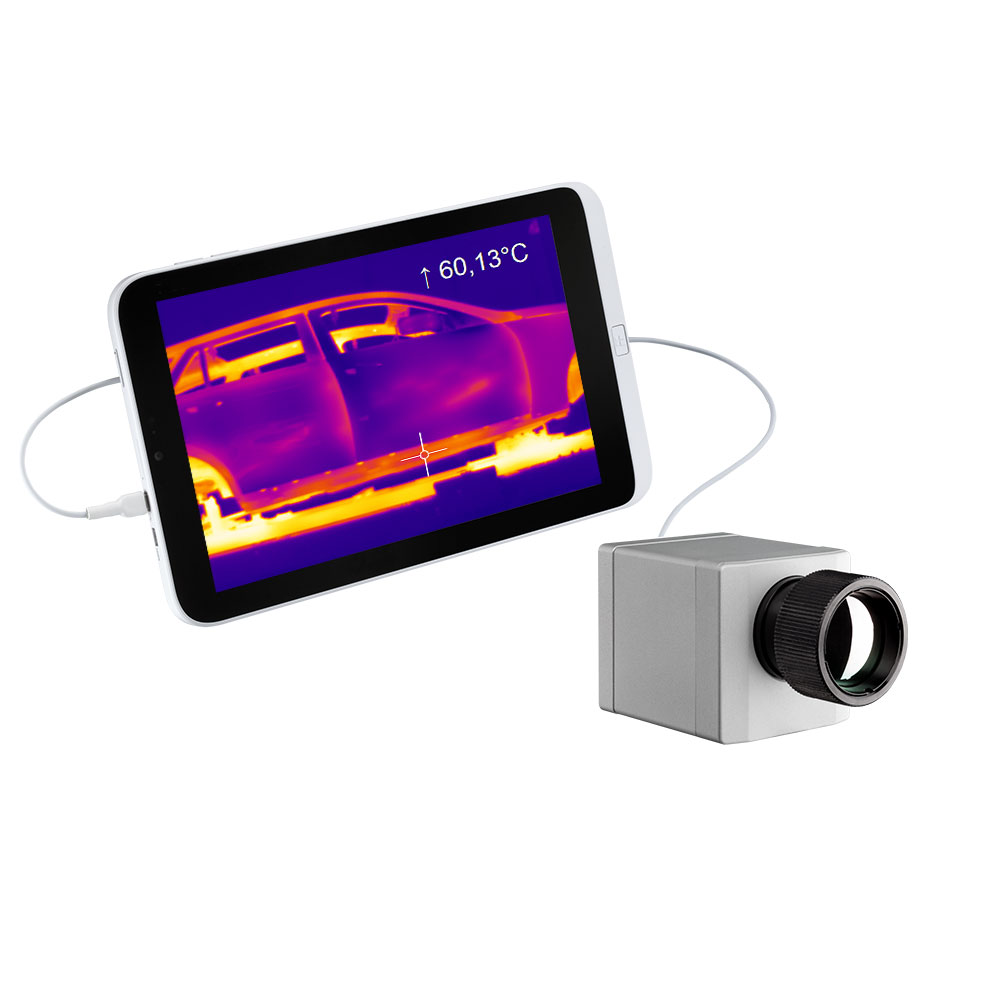

PI 160 红外热像仪
    发布时间: 2018-06-19 18:22

温度量程： -20°C ~ 900°C
（可扩展至 1500 °C）
光谱范围： 7.5 ~ 13 µm
帧率： 120 Hz

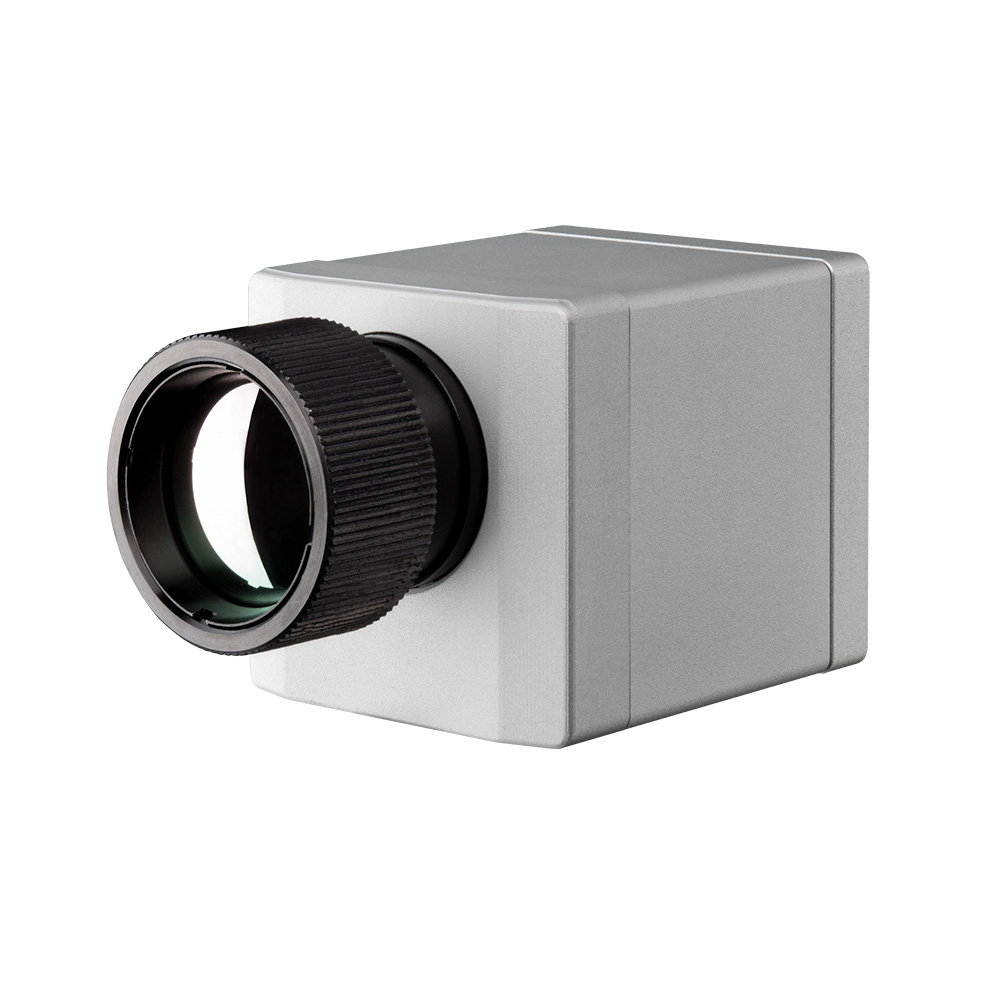

PI 160 红外热像仪
主要参数

  •     温度量程： -20°C ~ 900°C（可扩展至 1500 °C）
  •     光谱范围： 7.5 ~ 13 µm
  •     帧率： 120 Hz

PI 160的技术参数

  •     供货范围：

    USB摄像头包括 1个镜头，
    USB 电缆（1 m）,
    三脚架，
    包括端子块的PIF电缆（1 m），
    欧普士PI Connect软件包
    铝箱
    探测器： （ FPA，未冷却）（25 µm x 25 µm）
    光学分辨率： 160 x 120 像素
    光谱范围： 7.5 - 13 µm
  •     温度量程（通过设置键或软件测量）：
    -20°C...100°C
    0°C...250°C
    150°C...900°C,
    扩展量程： 200°C...1500°C （可选配）1)
    帧率：120 Hz
  •     光学分辨率：
    6° x 5° FOV / f = 35.5 mm 或
    23° x 17° FOV / f = 10 mm 或
    41° x 31° FOV / f = 5.7 mm 或
    72° x 52° FOV / f = 3.3 mm
  •     热敏感度（噪声等效温差）：
    0.08 K with 23° x 17° FOV / F = 0.8
    0.3 K with 6° x 5° FOV / F = 1.6
    0.1 K with 41° x 31° FOV and 72° x 52° FOV / F = 1
  •     精度： ±2 °C 或 ±2 %
  •     PC接口： USB 2.0
  •     过程接口（PIF）:
  •     标准过程接口： 0-10 V输入，数字输入（最大24V），0-10 V输出
  •     工业过程接口： 2x0-10 V输入，数字输入（最大24 V），3x 0-10V输出，3x继电器（0-30 V / 400 mA），故障安全继电
  •     环境温度： 0°C...50°C
  •     存储温度： -40°C...70°C
  •     相对湿度： 20~80%，不结露
  •     外壳（尺寸/额定值）： 46 mm x 56 mm x 90 mm / IP 67（NEMA 4）
  •     重量： 195 g，包括镜头
  •     冲击/震动： 25G，IEC 68-2-29 / 2G，IEC 68-2-6
  •     三角架安装：1 / 4-20 UNC
  •     电源：USB供电

  • 零件编号： 光学分辨率/帧率

OPTPI16: 160 x 120 像素 / 120 Hz

1) 额外的测量范围不适用于72°HFOV光学元件
