主要参数

•     温度量程： 100 °C ~ 1800 °C
•     光谱范围： 2.3 µm
•     响应时间： 1 ms

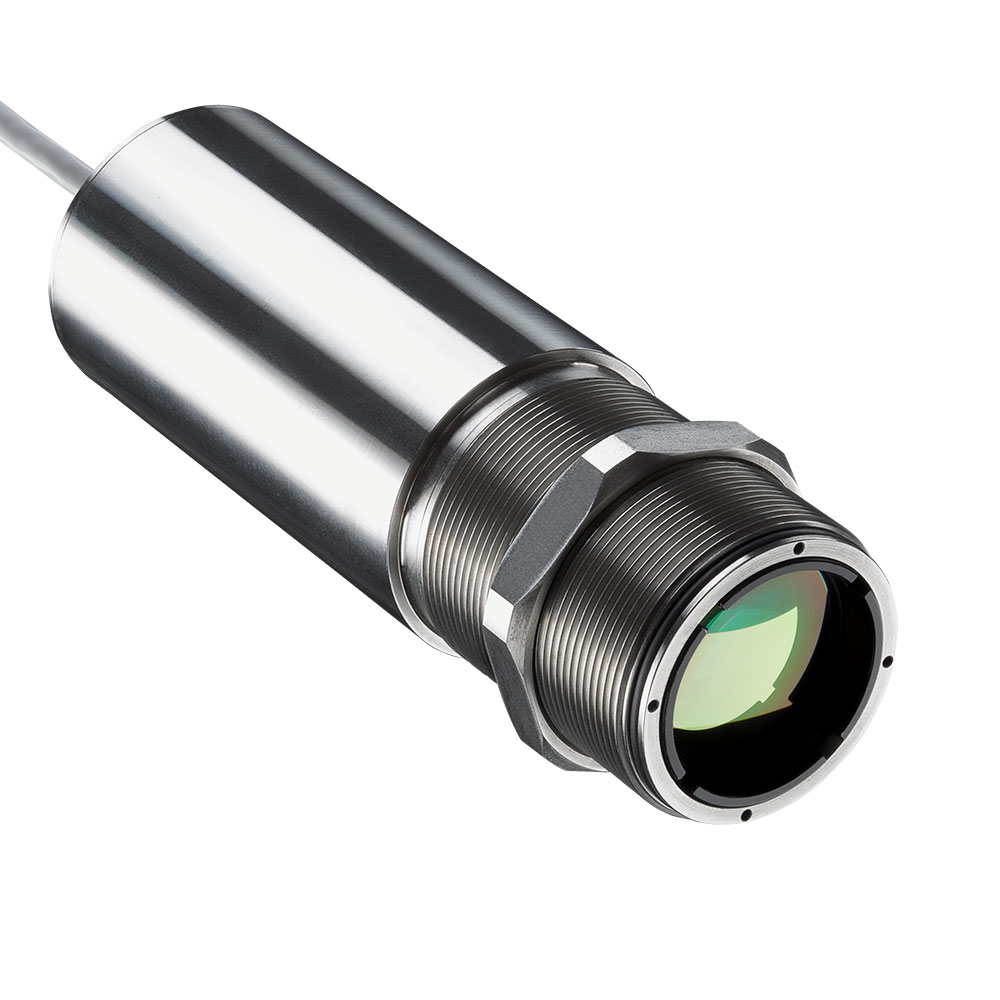

CT XL 3M型测温仪的技术参数

测量参数

•     温度量程1）（通过设置键或软件测量）：

    100°C ~ 600°C （3MH）
    150°C ~ 1000°C （3MH1）
    200°C ~ 1500°C （3MH2）
    250°C ~ 1800°C （3MH3）

•     光谱范围： 2.3 µm
•     光学分辨率（90%能量）：

    100:1 （3MH）
    300:1 （3MH1-H3）

•     系统精度2）（环温23 ±5°C）± (0.3 % 读数 + 2 °C)
•     重复精度（环温= 23 ± 5°C）:  ± (0.1 % 读数 + 1 °C)
•     温度分辨率（数字）： 0.1K
•     曝光时间（90%信号）3）： 1 ms
•     发射率/增益（通过设置键或软件调节）： 0.100 ~ 1.100
•     透射率/增益（通过设置键或软件调节）： 0.100 ~ 1.100
•     信号处理（分别通过设置键或软件可调具体参数）：

    峰值保持、谷值保持、平均值，延长保持阈值和滞后功能

基本参数

•     环境等级： IP65（NEMA-4）
•     环境等级： IP65（NEMA-4）

    探头： -40°C ~ 85°C
    电子盒： 0°C ~ 85°C

•     存储温度：

    探头： -40°C ~ 125°C
    电子盒： -40°C ~ 85°C

•     相对湿度： 10~95%，不结露
•     震动（传感器）： IEC 68-2-6: 3 G, 11-200 Hz, 任意轴
•     冲击（传感器）： IEC 68-2-27: 50 G，11 ms，任意轴

•     重量：

    探头： 150 g
    电子盒： 420 g

电气参数

•     模拟输出： 0 / 4-20mA、0-5/10V、热电偶J、K
•     报警输出： 24 V/50 mA（常开）
•     可选： 继电器： 2 x 60 V DC/42 V 有效交流; 0.4 A；光学隔离
•     数字输出（可选）： USB、RS232、RS485（可选）、CAN-Bus（控制器局域网总线）、Profibus DP（现场总线多功能从站设计）、以太网
•     输出阻抗：

    mA 最大 500 Ω （直流 5-36 V）
    mV 最小 100 kΩ （纯阻抗负载）
    热电偶20 Ω

•     信号输入： 可编程功能输入，用于外部发射率调整/环境温度补偿，触发（保持功能复位）
•     电缆长度： 3m（标准）、8 m、15 m
•     电源： 直流8-36 V
•     电流消耗： 最大100 mA



• 版本



零件编号： 温度量程/光谱范围/光学分辨率/响应时间

    OPTCTXL3MH： 100-600°C / 2.3 μm / 100:1 / 1 ms
    OPTCTXL3MH1： 150-1000°C / 2.3 μm / 300:1 / 1 ms
    OPTCTXL3MH2： 200-1500°C / 2.3 μm / 300:1 / 1 ms
    OPTCTXL3MH3： 250-1800°C / 2.3 μm / 300:1 / 1 ms

1） 物体温度 > 探头温度 + 25°C
2） （发射率） = 1，响应时间：1 s
3） 低信号水平时动态适应
