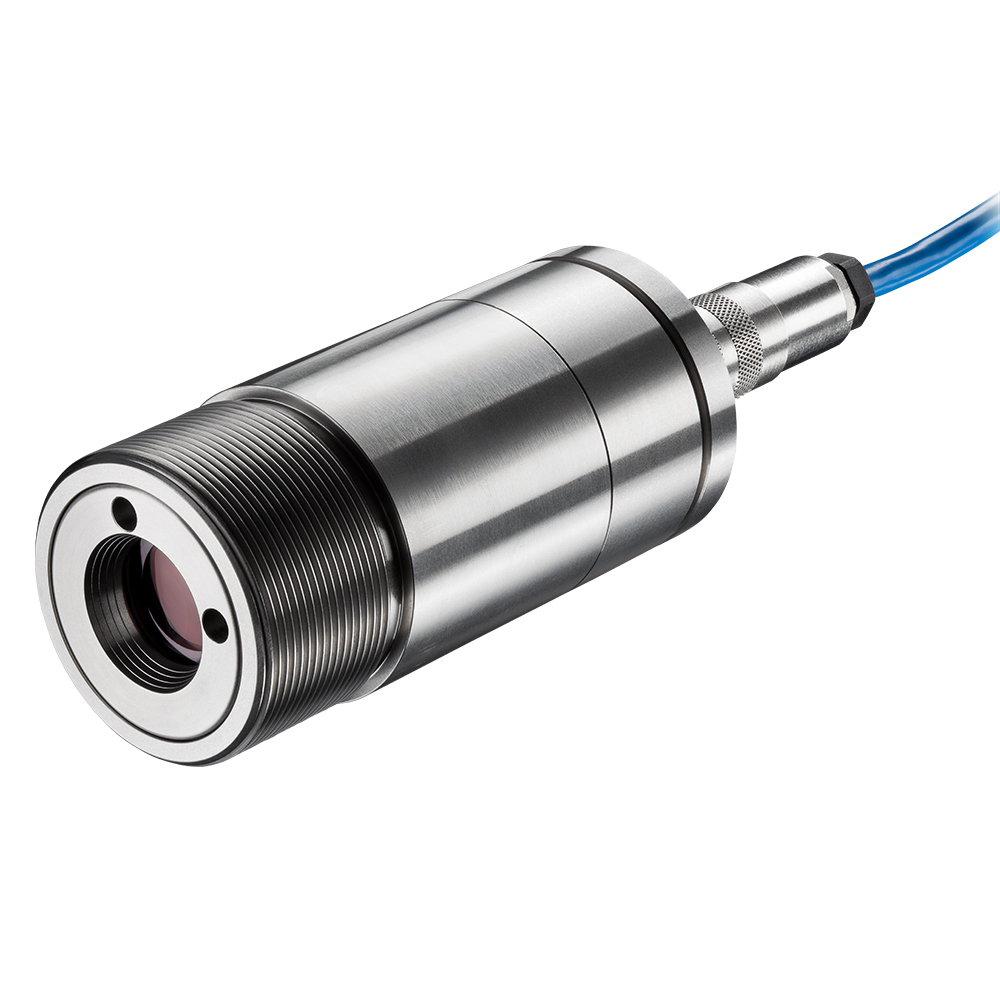

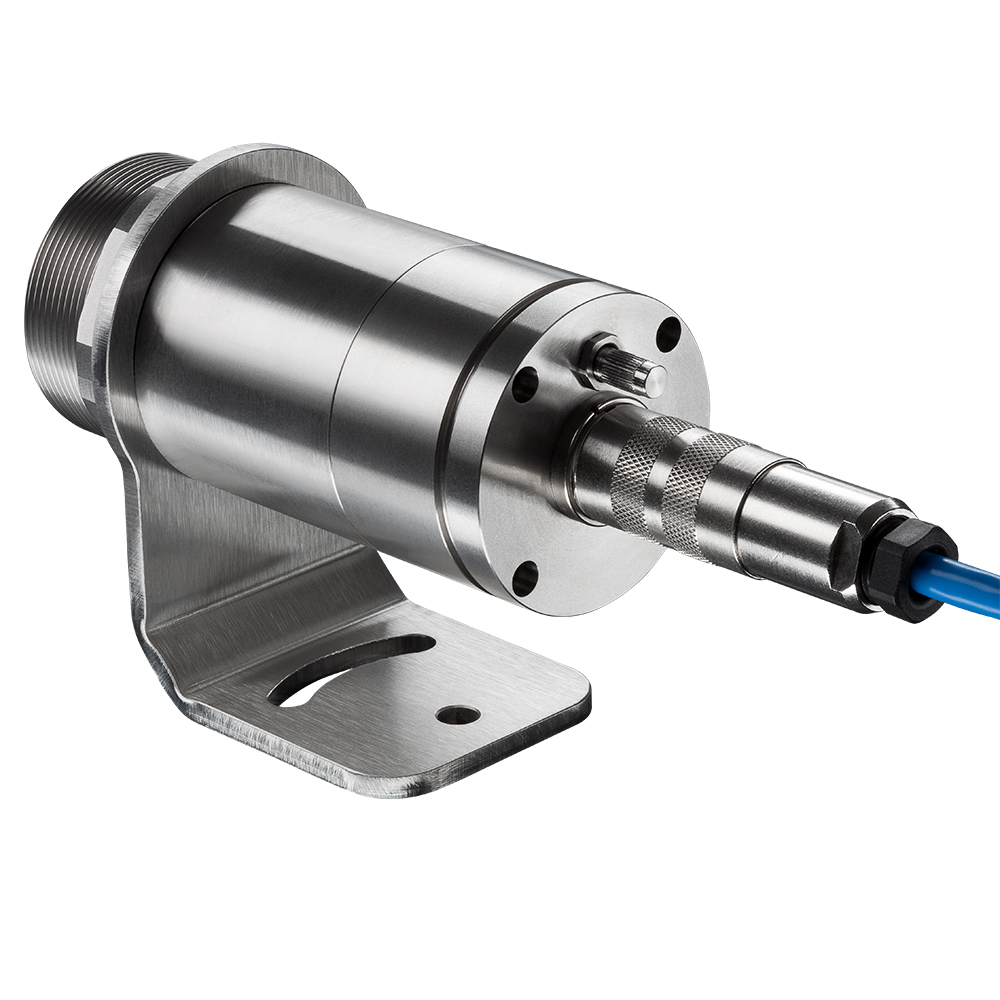

CTvideo 1M / 2M视频高温测温仪
    发布时间: 2018-06-20 14:37
温度量程：250°C ~ 2200°C
光谱范围： 1.0 µm （1M），1.6 µm （2M）
响应时间： 1 ms
CTvideo 1M / 2M视频高温测温仪
主要参数

    温度量程： 250°C ~ 2200°C
    光谱范围： 1.0 µm （1M），1.6 µm （2M）
    响应时间： 1 ms

CTvideo 1M / 2M型测温仪的技术参数

测量参数

  •     温度量程（通过软件测量）：
    485°C ~ 1050°C （1ML）
    650°C ~ 1800°C （1MH）
    800°C ~ 2200°C （1MH1）
    250°C ~ 800°C （2ML）
    385°C ~ 1600°C （2MH）
    490°C ~ 2000°C （2MH1）
  •     光谱范围：
    1.0 μm （1M）
    1，6 μm （2M）
  •     光学分辨率（90%能量）：
    150：1 （1ML， 2ML）
    300：1 （1MH，1MH1，2MH，2MH1）
  •     系统精度1）（环温= 23 ± 5°C）： ± (0.3% 读数 + 2°C)
  •     重复精度（环温= 23 ± 5°C）： ± (0.1% 读数+ 1°C)
  •     温度分辨率（噪声等效温差）：
    0.1 K （1ML， 2ML）
    0.2 K （1MH， 1MH1， 2MH，2MH1）
  •     曝光时间（90%信号）2）： 10 ms
  •     发射率/增益（通过设置键或软件调节）： 0.100 ~ 1.100
  •     透射率/增益（通过设置键或软件调节）： 0.100 ~ 1.100
  •     信号处理（分别通过设置键或软件可调具体参数）：
    峰值保持、谷值保持、平均值、延长保持阈值和滞后功能

基本参数

  •     环境等级： IP65（NEMA-4）
  •     环境等级：
    探头： -20°C ~ 70°C （50°C 激光开启）
    电子盒： -20°C ~ 85°C
  •     存储温度：
    探头： -40°C ~ 85°C
    电子盒： -40°C ~ 85°C
  •     相对湿度： 10~95%，不结露
  •     震动（传感器）： IEC 68-2-6: 3 G，11-200 Hz，任意轴
  •     冲击（传感器）： IEC 68-2-27: 50 G，11 ms，任意轴
  •     重量：
    探头： 600 g
    电子盒： 420 g

电气参数

  •     模拟输出： 0/4-20mA、0-5/10V、热电偶J、K
  •     报警输出： 24 V/50 mA（常开）
  •     数字输出： USB
  •     视频瞄准： 数字(USB 2.0)，640 x 480像素，视场3.1° x 2.4°
  •     输出阻抗：
    mA 最大 500 Ω （直流 5-36 V）
    mV 最小 100 kΩ （纯阻抗负载）
    热电偶20 Ω
  •     信号输入： 可编程功能输入，用于外部发射率调整/环境温度补偿，触发（保持功能复位）
  •     电缆长度： 3m（标准）、8 m、15 m
  •     电源： 直流8-36 V
  •     电流消耗： 最大160 mA
  •     激光635 nm： 1mW，通过电子盒或软件打开/关闭


  • 版本



零件编号： 温度量程/光谱范围/光学分辨率/响应时间

    OPTCTV1ML： 485-1050°C / 1.0 μm / 150:1 / 1 ms
    OPTCTV2ML： 250-800°C / 1.6 μm / 150:1 / 1 ms
    OPTCTV1MH： 650-1800°C / 1.0 μm / 300:1 / 1 ms
    OPTCTV1MH1： 800-2200°C / 1.0 μm / 300:1 / 1 ms
    OPTCTV2MH： 385-1600°C / 1.6 μm / 300:1 / 1 ms
    OPTCTV2MH1: 490-2000°C / 1.6 μm / 300:1 / 1 ms

1） ε （发射率） = 1，响应时间： 1 s
2）低信号水平时动态适应
