PI 200 / 230 红外热像仪
    发布时间: 2018-06-20 11:58
温度量程： -20°C ~ 900°C
（可扩展至1500 °C）
光谱范围： 7.5 ~ 13 µm
帧率： 128 Hz

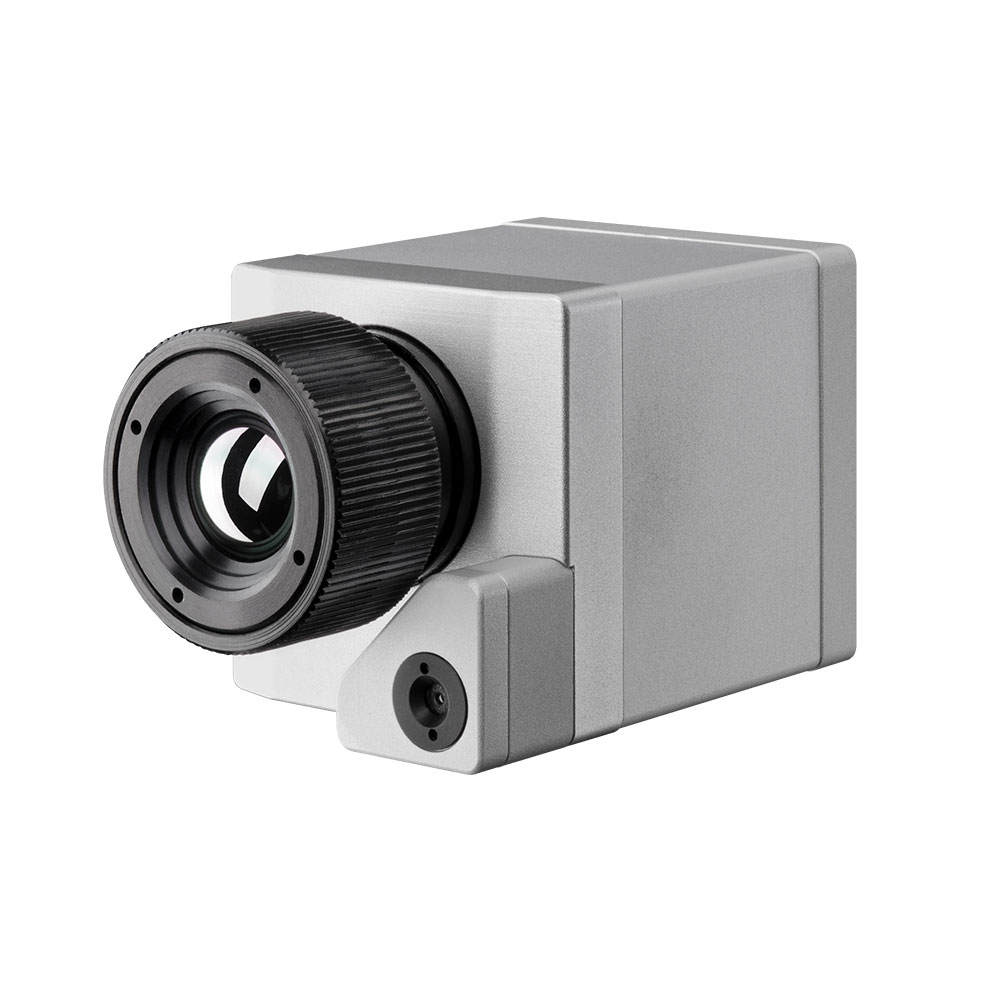

PI 200 / 230 红外热像仪
主要参数

  •     温度量程： -20°C ~ 900°C（可扩展至1500 °C）
  •     光谱范围： 7.5 ~ 13 µm
  •     帧率： 128 Hz

PI 200 / PI 230热像仪的技术参数

  •     供货范围：

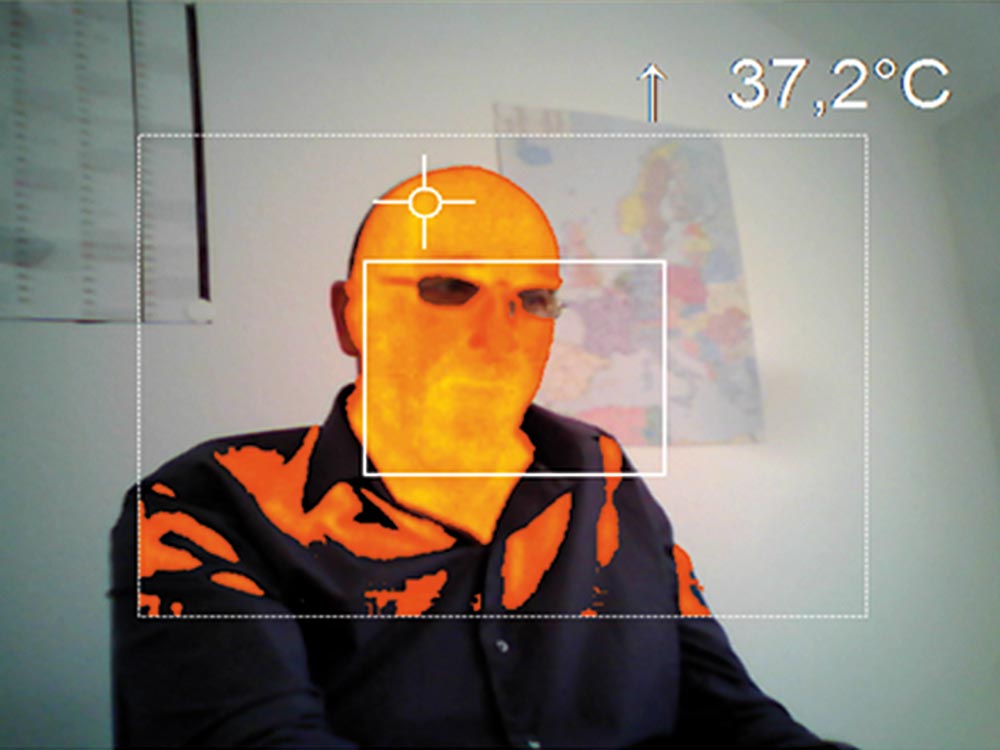

    USB摄像头包括 1个镜头，双光谱技术
    USB 电缆 （1 m）
    桌子三脚架，对焦工具，
    包括端子块的PIF电缆（1 m），

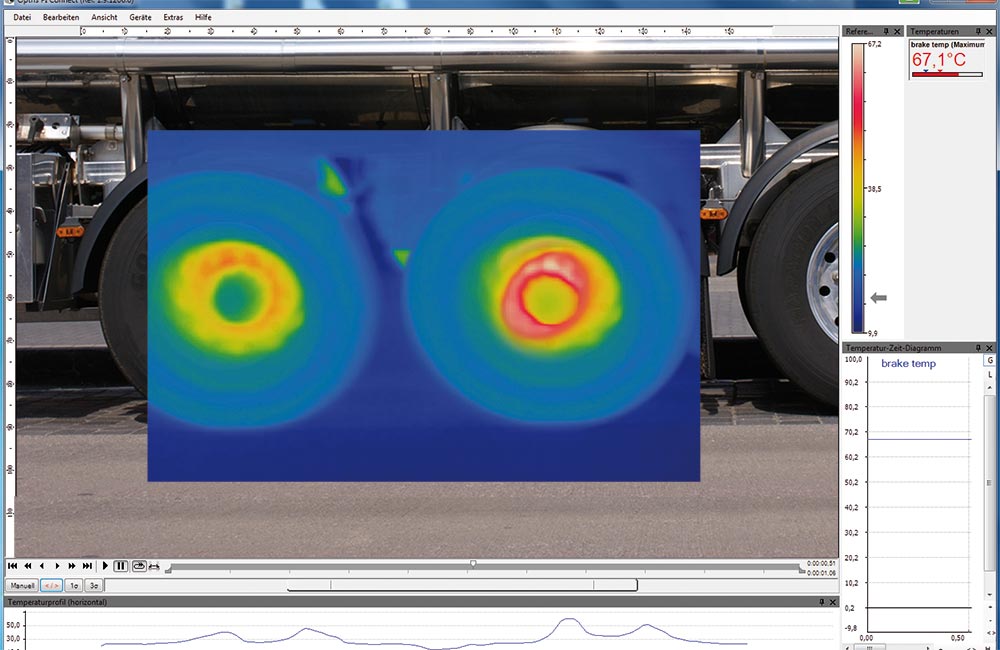

    optris PI Connect软件包
    铝箱
  •     探测器： （FPA，未冷却）（25 µm x 25 µm）
  •     光学分辨率： 160 x 120 像素
  •     光谱范围： 7.5 - 13 µm
  •     温度量程（通过设置键或软件测量）：
    -20°C...100°C
    0°C...250°C
    150°C...900°C，
    扩展量程：  200°C...1500°C（可选配）1)
    帧率: 128 Hz2)
  •     光学分辨率ptics3)：
    6° x 5° FOV / f = 35.5 mm 或
    23° x 17° FOV / f = 10 mm 或
    41° x 31° FOV / f = 5.7 mm 或
    72° x 52° FOV / f = 3.3 mm
  •     热敏感度（噪声等效温差）：
    0.08 K with 23° x 17° FOV / F = 0.8
    0.3 K with 6° x 5° FOV / F = 1.6
    0.1 K with 41° x 31° FOV and 72° x 52° FOV / F = 1
  •     光学相机的选择：
  •     光学分辨率： 640 x 480像素，帧率：32 Hz2)
  •     光学（FOV）： 54°x 40°（PI 200），30°×23°（PI 230）
  •     精度： ±2 °C 或 ±2 %
  •     PC接口： USB 2.0
  •     过程接口（PIF）:
  •     标准过程接口： 0-10 V输入，数字输入（最大24V），0-10 V输出
  •     工业过程接口： 2x0-10 V输入，数字输入（最大24 V），3x 0-10V输出，3x继电器（0-30 V / 400 mA），故障安全继电
  •     环境温度： 0°C...50°C
  •     存储温度： -40°C...70°C
  •     相对湿度： 20~80%，不结露
  •     外壳（尺寸/额定值）： 46 mm x 56 mm x 90 mm / IP 67（NEMA 4）
  •     重量： 195 g
  •     冲击/震动： 25G，IEC 68-2-29 / 2G，IEC 68-2-6
  •     三角架安装： 1 / 4-20 UNC
  •     电源： USB供电
  • 零件编号： 帧率/光学分辨率/光学

    OPTPI200： 双光谱技术（IR + VIS），IR：最大128 Hz。 / 160x120像素; VIS：32 Hz / 640x480像素/ 54°x40°FOV
    OPTPI230： 双光谱技术（IR + VIS），IR：最大128 Hz。 / 160x120像素; VIS：32 Hz / 640x480像素/ 30°x23°FOV

1) 额外的测量范围不适用于72°HFOV光学元件
2) 可设置以下选项：选项1（IR为96 Hz，160 x 120像素; VIS为32 Hz，640 x 480像素）选项2（IR为128 Hz，160 x 120像素; VIS为32 Hz， 596 x 447像素）
3) 对于IR和VIS图像的理想组合，建议使用41°HFOV镜头（欧普士 PI 200）。 对于PI 230，建议使用23°HFOV镜头。
